金型温度コントローラーが重要なのはなぜですか?

この包括的なガイドでは、金型温度調節器(MTC) — それが何であるか、どのように機能するか、現代の製造プロセスに不可欠な理由、適切なシステムを選択する方法、および業界を超えた実際のアプリケーション。この記事には、エンジニア、メーカー、学生、調達専門家が MTC とその価値を完全に理解するのに役立つ、明確な構造、専門家の洞察、表、FAQ、および信頼できる参考資料が含まれています。

目次

1. 金型温度調節器とは何ですか?
2. 金型温度コントローラーはどのように機能しますか?
3. 成形において温度管理が重要なのはなぜですか?
4. 金型温度調節器にはどのような種類がありますか?
5. 適切な金型温度コントローラーを選択するには?
6. よくある問題と解決策は何ですか?
7. よくある質問
8. 参考文献

金型温度調節器とは何ですか?

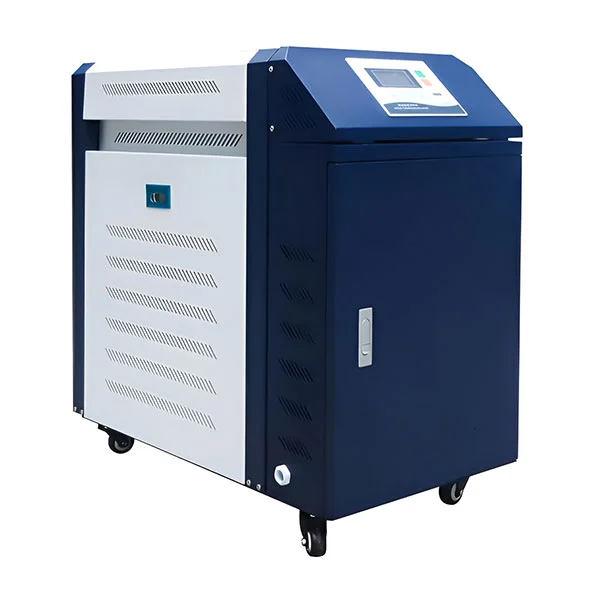

A 金型温度コントローラー(MTC)は、射出成形、ブロー成形、ダイカスト、押出成形などの製造プロセス中に、金型内の温度を安定して制御された状態に維持するために使用される精密な熱管理システムです。 MTC は金型の温度を制御することで、製品の品質、寸法精度、プロセス効率を保証します。

工業生産における MTC の重要性は、どれだけ強調してもしすぎることはありません。正確な温度制御がないと、反り、ヒケ、表面の欠陥、不完全な充填などの欠陥が頻繁に発生し、スクラップ率の上昇とコストの増加につながります。 MTC は、最新のプロセス最適化の基礎です。

金型温度コントローラーはどのように機能しますか?

基本的なレベルでは、金型温度コントローラーは、熱伝達流体 (通常は水、油、またはグリコール混合物) を金型内に埋め込まれたチャネルを通して循環させることによって機能します。コントローラーは流体を加熱または冷却し、金型温度を動的に調整して一貫した熱状態を確保します。

自動制御ループには以下が含まれます。

• 温度センサー (熱電対または RTD) を金型表面の近くに配置します。
• センサーデータを受信して​​処理する制御ユニット。
• 流体温度を調整するための発熱体および/または冷却システム。
• 金型チャネルを通る流体循環を維持するポンプ。

この閉ループ制御システムにより、メーカーは再現性と品質にとって重要な、多くの場合±1℃以内の正確な温度目標を達成できます。

成形において温度管理が重要なのはなぜですか?

温度は、材料の流れ、冷却速度、結晶化度、そして最終的には部品の性能に直接影響します。管理が不十分な場合、次のような結果が生じます。

自動車や医療機器などの業界では、公差が厳しく、安全性を重視した性能が求められるため、品質保証において安定した温度制御は譲れない要素です。

金型温度調節器にはどのような種類がありますか?

メーカーは、用途、流体の種類、出力範囲、必要な熱精度に応じて、いくつかの MTC カテゴリから選択できます。

• 水ベースの MTC:安全性と効率性により最も一般的です。 20 ～ 90°C の範囲に最適です。
• 油ベースの MTC:300℃までの高温用途に使用されます。
• デュアルモード システム:1台で加熱と冷却の両方の機能を提供します。
• ポータブル MTC:小型ツールやプロトタイピング用途向けのコンパクトなユニット。
• 高精度デジタルコントローラー:インダストリー 4.0 セットアップ向けの高度な PID チューニングと接続を提供します。

適切な金型温度コントローラーを選択するには?

MTC を選択するときは、次の決定点を考慮してください。

一流メーカーをはじめ、寧波 Ao Kai 精密温度制御技術有限公司は、標準的な MTC システムから高度な MTC システムまで、EEAT (経験、専門知識、権限、信頼性) の重要な側面である強力なアフターセールス サポートを備えた、カスタマイズされたソリューションを提供します。

よくある問題と解決策は何ですか?

こうした利点にもかかわらず、MTC は課題に直面する可能性があります。典型的な問題には次のようなものがあります。

• 熱伝導が悪い:スケールの蓄積が原因です。定期的な洗浄と濾過した液体の使用によって解決されます。
• 不正確なセンサー:誤った測定値につながる - 毎年校正することをお勧めします。
• ポンプの故障:液体循環の減少 — 予防保守と冗長計画によって解決されます。
• 不適切な取り付け:液体の漏れや流れの不良を引き起こす可能性があります。常に OEM の取り付けガイドラインに従ってください。

よくある質問

金型温度コントローラーは具体的に何をするのですか?
金型温度コントローラーは、金型に埋め込まれたチャネルを通して加熱または冷却された流体を循環させることで、金型内の温度を安定に維持します。この正確な規制により、部品の品質が向上し、一貫した生産サイクルが保証されます。

プラスチック成形において正確な温度制御が非常に重要なのはなぜですか?
正確な温度制御は、材料の流れ、冷却速度、表面仕上げ、寸法安定性に影響を与えます。温度が一貫していない場合、反り、ヒケ、不完全な充填などの欠陥が発生する可能性があります。

水性 MTC と油性 MTC のどちらを選択すればよいですか?
~90°C までのほとんどの標準的な用途には、水ベースのシステムを選択してください。高温（特定のエンジニアリング プラスチックなど）の場合は、高温での熱伝達が良好なため、300℃までの油ベースの MTC が推奨されます。

MTC にはどのようなメンテナンスが必要ですか?
定期メンテナンスには、熱交換器の洗浄、ポンプとセンサーのチェック、機器の校正、流体が汚染されていないことの確認などが含まれます。これらの手順により、ダウンタイムが短縮され、精度が向上します。

金型温度コントローラーは工場データ システムと統合できますか?
はい、高度な MTC は、MES/SCADA システムと統合するためのデジタル インターフェイスを備えています。これにより、インダストリー 4.0 製造環境の一部として集中監視と最適化が可能になります。

参考文献

• プラスチック技術: 金型温度制御の基礎
• 機械設計: 射出成形金型の温度制御
• 射出成形マガジン: 金型温度管理の役割
• 寧波 Ao Kai 精密温度制御技術有限公司
